六氟化硫(SF6)气体因其绝缘和灭弧性能,被广泛应用于高压电气设备中。然而,SF6气体在泄漏后可能积聚在低洼区域,造成局部缺氧,且其温室效应潜能强,对环境和人员安全构成潜在威胁。为此,武汉草莓视频在线观看色正大电气有限公司研发的KDXJ-8 SF6气体浓度在线监测报警系统,成为保障电力设施安全运行的重要技术装备。

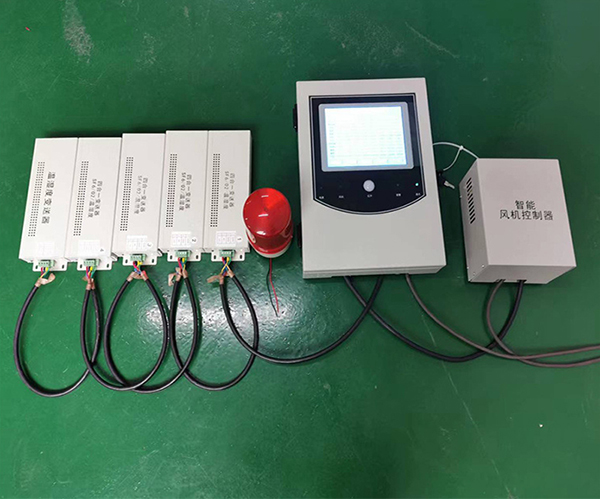

KDXJ-8系统主要用于实时监测环境中SF6气体浓度和氧气含量,具备超标报警、自动通风、数据记录与远程通信等功能。系统采用声速原理进行SF6浓度测量,能够实现定量、实时、高精度监测,即使在低至50ppm的浓度下也能准确响应。同时,系统配备进口超声波传感器和氧传感器,确保数据的可靠性和稳定性。
该系统具备多重检测功能,包括温湿度监测、定时排风、人工强制排风、历史数据查询、远程通信等,满足《电业安全工作规程》等行业标准要求。其主机支持多达32个监测点组网,具备大容量数据存储和彩色触摸屏显示,操作界面友好,适用于SF6开关室、GIS室、主变室等各类电力场所。
在广东肇庆南方电网某变电站的储存气罐工作室中,该系统的安装有效提升了对SF6泄漏的预警和处置能力,保障了巡检人员的安全,体现了智能化、无人值守变电站的发展方向。
在广东肇庆南方电网某变电站的SF6气罐储存室内,武汉草莓视频在线观看色正大的技术人员完成了KDXJ-8 SF6气体浓度在线监测报警系统的全面安装与调试。整个过程严谨规范,确保了系统的高可靠性和长期稳定运行。

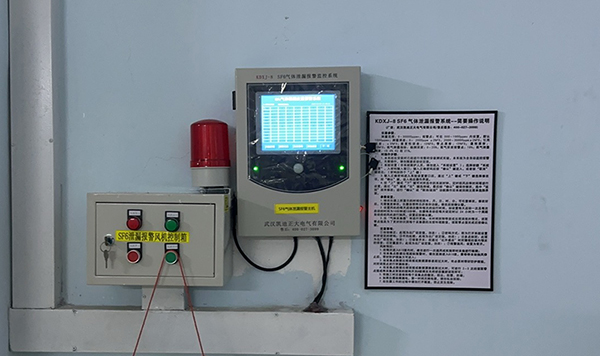

1. 安装前,技术人员对气罐储存室进行了详细勘查,确定SF6气体易泄漏点位(如阀门、法兰、充气口等低位区域),并规划采集器、主机、风机控制器等设备的安装位置。根据现场结构和安全要求,确定了壁挂式主机的安装点位位于入口处,便于人员查看和操作。

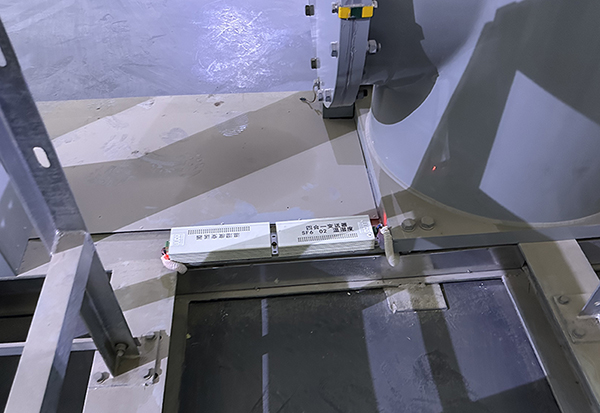

2. SF6气体和氧气采集器安装在距地面5~10厘米的低位区域,确保能及时检测到沉积的SF6气体。温湿度采集器则安装在同环境位置,用于环境参数补偿。系统主机采用壁挂式安装,位于入口处墙面上。所有采集器通过2.5mm²四芯屏蔽电缆串联后与主机连接,确保信号传输稳定。风机控制器就近安装于风机电源箱旁,报警灯布置在门口和主通道处。
3. 系统主机和采集器采用24V直流安全电源,风机控制器和报警设备接入AC220V电源。所有电源线与通信线(RS-485总线)分开敷设,避免干扰。通信线采用屏蔽双绞线,接地良好,符合防雷和浪涌保护要求。
4. 所有设备均严格按照说明书接线图连接,确保极性正确、接触可靠。系统主机外壳和电源地线均可靠接地,防止电击危险,符合安全规范。
5.接通电源后,主机自动进行初始化,显示屏启动并进入主界面。技术人员检查各采集器通信状态,确认所有监测点数据正常上传。
6. 通过主机菜单进入“即时采集”模式,验证各传感器读数是否正常响应。模拟SF6气体泄漏和缺氧情况,测试声光报警、语音提示和风机自动启动功能。手动启动通风功能,确认风机运行15分钟后自动停止;测试远程启动和定时排风功能。技术人员通过密码进入系统设置界面,校对系统时间、设定排风时间、调整报警阈值,并确认出厂参数未改动。
7. 通过主机界面查看“报警记录”和“历史数据”功能,确认系统能正确存储和查询报警事件及历史趋势曲线。
8. 系统支持RS-485通信和远程监控平台对接,技术人员在现场完成与变电站自动化系统的通信联调,确保数据可上传至主控室,实现远程遥测、遥控功能。
9. 安装调试完成后,草莓视频在线观看色正大技术人员对变电站运行人员进行了系统操作培训,内容包括日常查看、报警处理、强制通风、数据查询等,并强调非维护人员不得修改系统设置。
